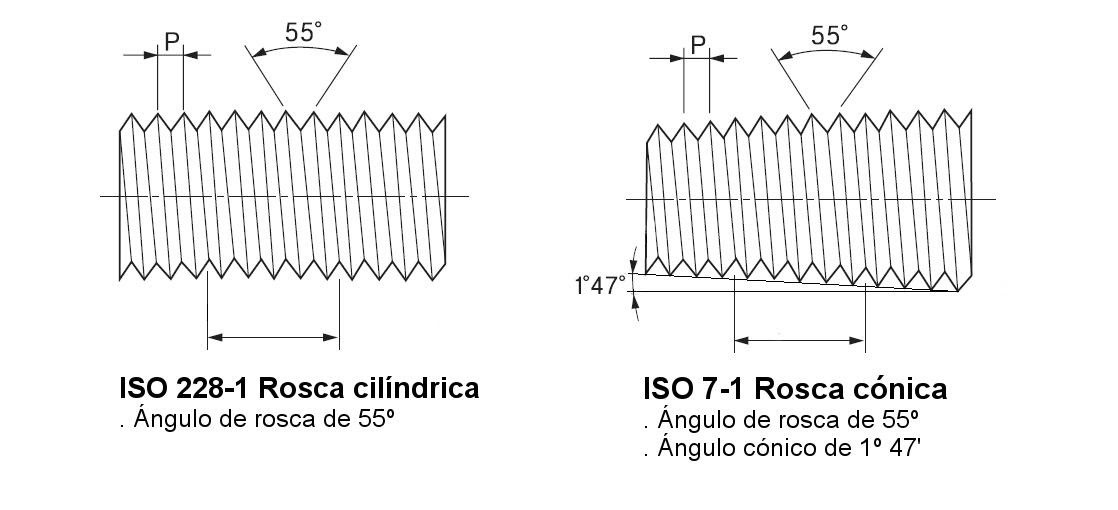

Rosca cónica o cilíndrica
Podemos diferenciar entre roscas cilíndricas y roscas cónicas. En una rosca cilíndrica los flancos son rectos y paralelos al eje, mientras que en una rosca cónica los flancos son curvos e inclinados. El tipo de rosca que se utiliza depende del propósito y la aplicación específica, ya que cada una tiene sus ventajas y desventajas en términos de resistencia, capacidad de sellado y facilidad de montaje.
Tipos standard de roscas:
Existen varios tipos de roscas utilizadas en racores, que se seleccionan en función del sistema de tuberías, el tipo de fluido y las necesidades específicas de la aplicación. Algunos de los tipos de roscas de racores más comunes son los siguientes:

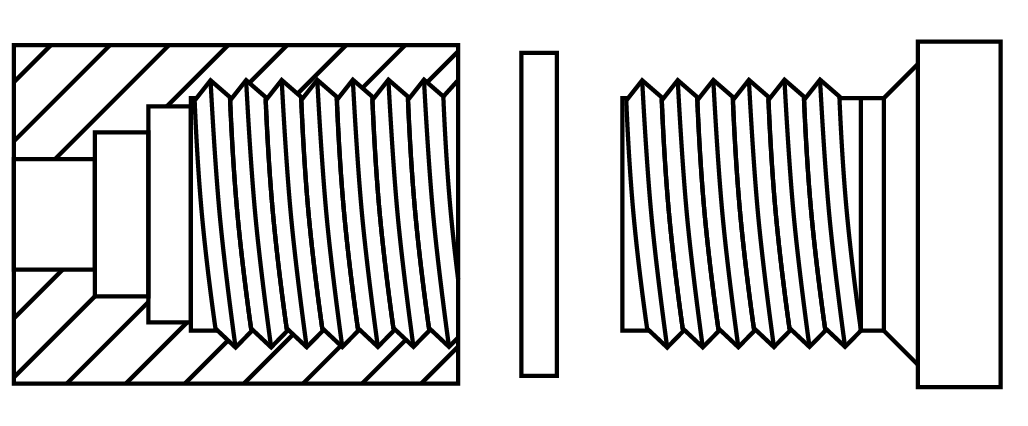

Roscas BSP, BSPP o rosca G
(British Standard Parallel Pipe) - Rosca paralela Whitworth cilíndrica

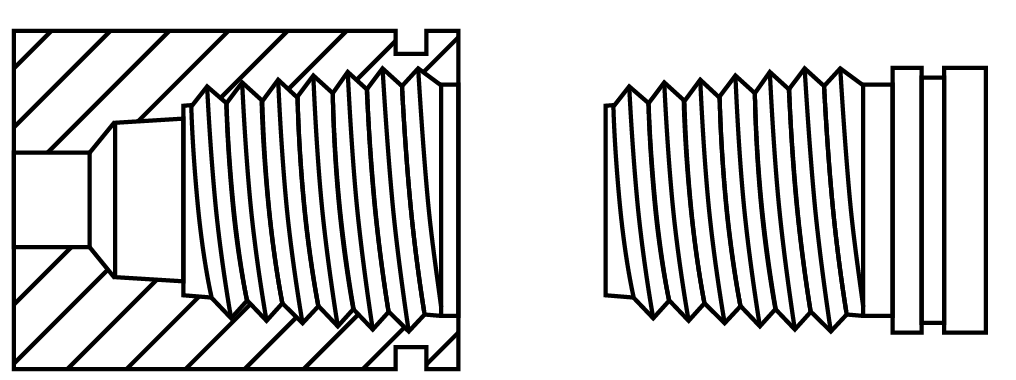

Roscas BSPT o rosca R/Rc
rosca Whitworth cónica de sellado en seco que hace innecesario el uso de material de sellado

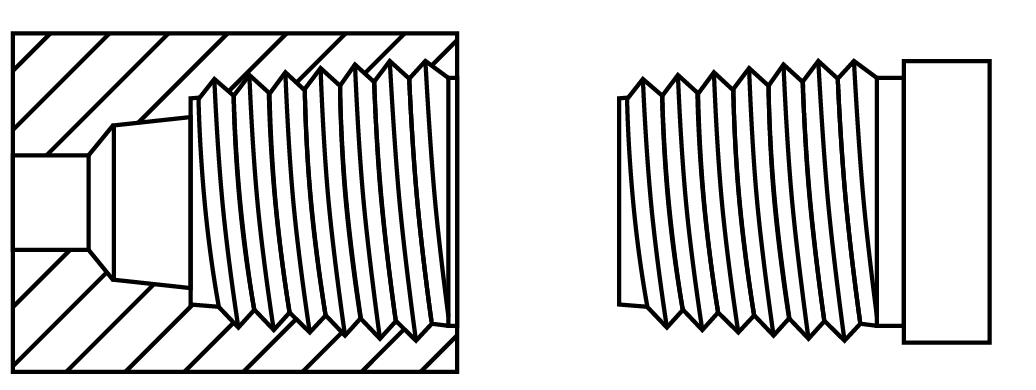

Roscas NPT
(National Pipe Thread) - rosca estadounidense cónica
Roscas NPTF
rosca estadounidense de sellado en seco que hace innecesario el uso de material de sellado
Otros tipos de roscas menos comunes son:
- Roscas UNS
(Unified National Special Thread) - rosca estadounidense cónica, utilizado por Coca-Cola
- Roscas UNF o NF
(Unified National Fine Thread) - rosca estadounidense cónica fina
- Roscas ML
(Male Flare) - macho 1/4 corresponde a 7/16-20 UNF, 3/8 corresponde a 5/8-18 UNF
- Roscas FFL
(Female Flare) - hembra 1/4 corresponde a 7/16-20 UNF, 3/8 corresponde a 5/8-18 UNF

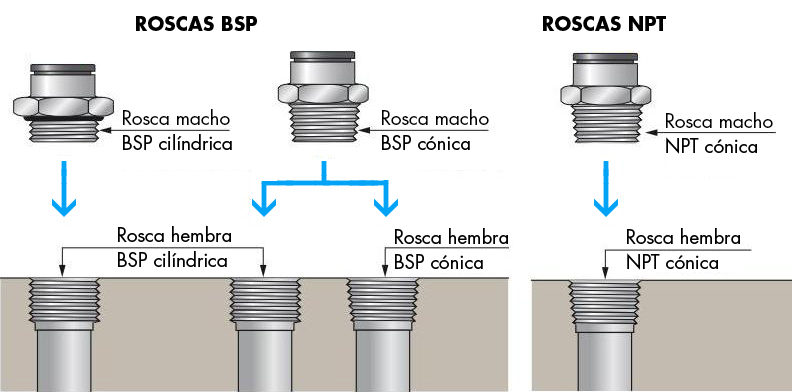

Compatibilidad entre roscas
Una rosca BSPT (cónica) macho puede encajar tanto en una hembra BSPT (cónica) como BSPP (paralela), ya que el cono del macho se alojará igual en una rosca cilíndrica. En el caso de usar un macho cónico sobre una hembra paralela se recomienda el uso de material sellante para asegurar la estanqueidad de la unión. Sin embargo, una rosca BSPP (paralela) macho solo encajará en una hembra también cilíndrica (BSPP), ya que será imposible que se aloje en un hueco cónico.
Las roscas BSP y NPT no son intercambiables, ya que tienen un paso y un ángulo de flanco diferente.
